* Antecedentes *

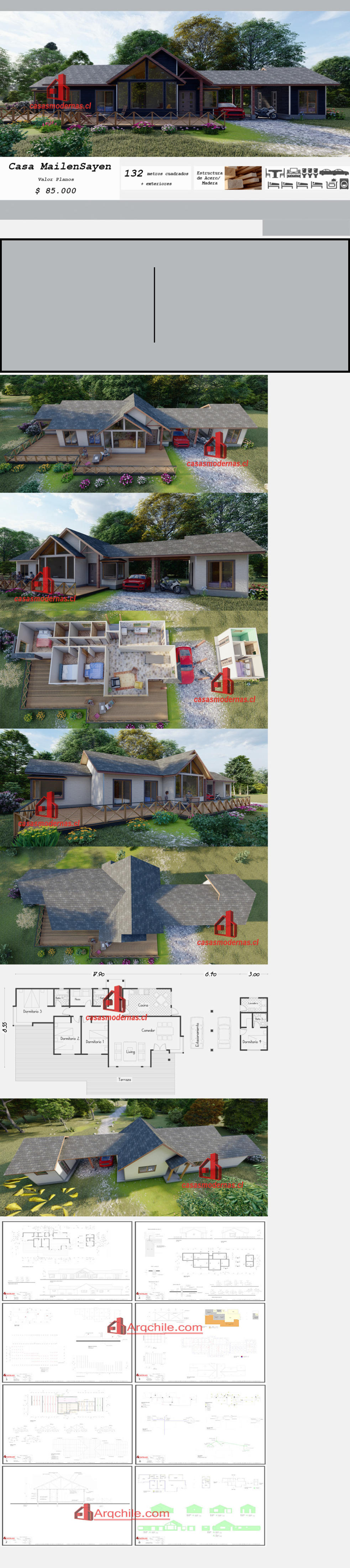

Casa
modelo
MailenSayen,
132
metros
cuadrados
+
estacionamiento + terraza.
4
dormitorios
con
closet,
1
sala
de
estudio,
3
baños,
living-
comedor,
cocina,
lavadero,
estacionamiento y terraza.
Características.
PISO.
Fundación
de
hormigón
armado
G-25,
con
cadena
acma
12x27,
De
60
cms
de
prof.
y
15
cms
esp.
Sobre
cimiento
de
40
cms de altura y 15 cms esp.
Radier
de
hormigón
armado
afinado
10
cms
de
esp,
con
malla acma 4.2 mm
MUROS.
Estructura
de
muros
de
madera
pino
2x3”
o
Zinc-Alum
2x3.
Cubierto
exteriormente
con
osb
9.5mm
+
fieltro
asfaltico
y
tinglado
fibrocemento.
Aislación
térmica
de
poliestireno
expandido
de
50 mm en muros perimetrales.
Interiormente
se
considera
con
yeso
cartón
15mm.
Empastado
y
pintado.
Baños
se
considera
recubrimiento
de
fibrocemento
4 mm. + Cerámicas de muros.
CIELO Y TECHUMBRE.
Se
considera
cielo
de
yeso
cartón
10mm
empastado
y
pintado.
Aislación
térmica
de
techumbre
en
poliestireno
de
100mm.
Se
consideran
cerchas
de
madera
pino
de
1x4”
o
Zinc-
Alum
2x4.
Sobre
estas
un
fieltro
asfaltico
y
zinc
acanalado
0.35mm
Agua
potable
en
tuberías
de
cobre
20mm
para
agua
caliente.
Desagües
en
pvc
de
40
mm y de 110 mm.
En
baño
considera
tina
de
ducha
80x160
cms,
y
receptáculo
de
70x70
cms.
juego
de
baño
lavamanos
con
pedestal y w.c.
En
cocina
se
considera
mueble
lavaplatos
estándar
50
x
110
cms.
En
lavadero
se
incluyen
lavadero
50x100
cms
y
arranques
de
agua
para
lavadora.
Electricidad
en
conduit
rígido
16, cableado thhn numero 12.
Considera
todos
sus
enchufes
triples.
PUERTAS Y VENTANAS.
Se
consideran
2
puertas
exteriores
de
pino
Oregón
maciza
de
70
cms,
y
2
puertas
de
80
cms,
instaladas
con
sus
respectivos
marcos,
bisagras,
guardapolvos y cerraduras.
Interiormente
se
consideran
8
puertas
de
madera
HDF
sinfonía
de
70
cms,
instadas
con
sus
respectivos
marcos,
bisagras,
guardapolvos
y
cerraduras.
Todas
las
ventanas
son
de
cristal
simple
de
5mm
o
6
mm,
estructura
de
aluminio,
marcos
interiores
y
exteriores
de
madera.
Incluye
4
cálculos
de
materiales:
1.
Estructura
de
madera
y
techumbre
de
zinc
acanalado:
Gasto
en
material
de
$14.880.00 app.
2.
Estructura
de
madera
y
techumbre
de
teja
asfáltica:
Gasto
en
material
de
$16.260.00 app.
3.
Estructura
de
Zinc-Alum
(metalcon)
y
techumbre
de
zinc
acanalado:
Gasto
en
material
de $16.180.00 app.
4.
Estructura de Zinc-Alum
(metalcon) y techumbre de teja
asfáltica: Gasto en material de
$17.600.00 app
Valores según sodimac cerrillos,
16/08/2020
* Proyectos para construir
idealmente en parcelas,
asegúrese contar con el terreno
necesario para construir
cumpliendo todas las normas
de distanciamiento.
* Si se desea hacer un ingreso
municipal aparte de los planos
necesitara presentar la
documentación que componen
la carpeta municipal, podemos
hacerlo nosotros dependiendo
del lugar en donde se
construirá.
También se pueden solicitar
estos planos impresos y
firmados por arquitecto, y
realizar su ingreso
municipal.
También dentro de la 4ta,
6ta, 7ma, 8va y 9naregión,
puede solicitar nuestro
servicio de construcción.
Planos incluidos:
1.
Planta Arquitectura
2.
Elevación Frontal
3.
Elevación Trasera
4.
Detalle de puertas
5.
Detalle de Ventanas
6.
Elevación Derecha
7.
Elevación Izquierda
8.
Detalle de Ventanas
9.
Corte X-x
10.
Corte F-f
11.
Detalle cadena ACMA
12.
Detalle anclaje radier-muros
13.
Planta de fundación
14.
Planta de radier
15.
Distribución malla acma
16.
Planta apoyos de terraza
17.
Planta vigas de terraza
18. Detalle corte de terraza
19. Lógica de muros
20. Planta material de pisos
21.
Planta material de cielos
22.
Planta pendiente de aguas
23.
Detalle de baranda
24.
Planta de cerchas
25.
Detalle de cerchas
26.
Planta material de techos
27.
Boceto agua Fría
28.
Boceto agua Caliente
29.
Boceto desagües
30.
Boceto electricidad luces
31.
Boceto electricidad enchufes
32.
Corte A - a
33.
Detalle muros exteriores
34.
Planta material muros interiores
35.
Planta material muros exteriores
PROYECTO DE ARQUITECTURA
incluye :
•
Planos de Arquitectura formato PDF y DWG
v2018, planos en autocad en una sola capa.
•
Cubicación de materiales formato Excel
•
Proyecto comprimido en formato RAR
