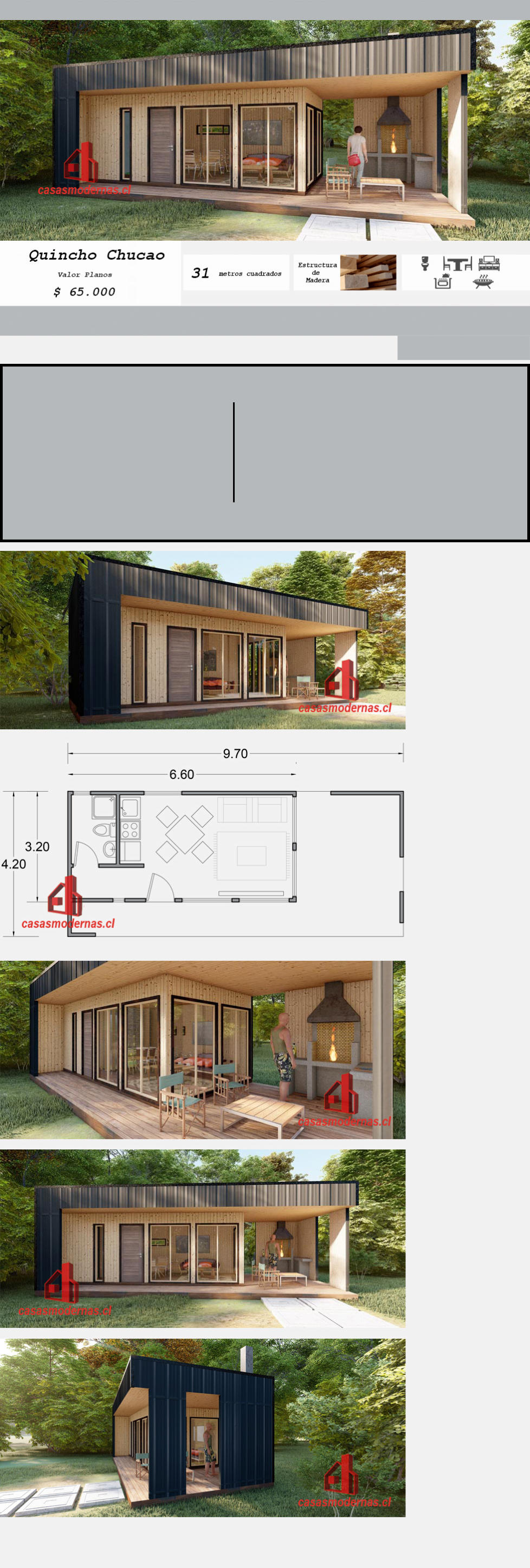

Quincho Chucao, 31 metros
cuadrados
Asadera,
cocina,
comedor,
baño
y terraza exterior
Características.
PISO.
Fundación
de
hormigón
armado
G-25,
con
cadena
acma
12x27,
De
60
cms
de
prof.
y
15
cms
esp.
Sobre
cimiento
de
20
cms
de
altura y 15 cms esp.
Radier
de
hormigón
armado
afinado
10
cms
de
esp,
con
malla
acma 4.2 mm
Pisos
interiores
con
cerámica
y
pisos
exteriores
de
hormigón
de
radier simplemente.
MUROS.
Estructura
de
muros
de
madera
pino
2x3".
Cubierto
exteriormente
con
osb
9.5mm
+
fieltro
asfaltico
y
zinc
acanalado
0,35mm
ó
madera
m/h.
Aislación
térmica
de
poliestireno
expandido
de
75
mm
en
muros
perimetrales.
Interiormente
se
considera
con
yeso
cartón
10mm.
Empastado
y
pintado.
Baños
se
considera
recubrimiento
de
fibrocemento
5
mm + Cerámicas de muros.
CIELO Y TECHUMBRE.
Se
considera
cielo
de
madera
m/h
en
toda
la
construcción
salvo
en
el
baño
que
es
de
fibrocemento
4
mm.
Aislación
térmica
de
techumbre
en
poliestireno
de
100mm
solo
en
el
interior.
Se
consideran
cerchas
de
madera
pino
de
1x4.
Posterior
madera
2"x2"
para
nivelar
techumbre,
Sobre
estas
un
fieltro
asfaltico
y
zinc
acanalado
0.35mm
Agua
potable
en
tuberías
de
cobre
20mm
para
agua
caliente.
Desagües
en
pvc
de
40
mm
y
de
110 mm.
En
baño
considera
receptaculo
de
ducha
70x70
cms.
juego
de
baño
lavamanos
con
pedestal
y
w.c.
En
cocina
se
considera
mueble
lavaplatos
estándar
50
x
110
cms.
Electricidad
en
conduit
rígido
16,
cableado thhn numero 12.
Considera
todos
sus
enchufes
triples.
PUERTAS Y VENTANAS.
Se
considera
1
puerta
exterior
de
madera
mdf
de
80
cms,
y
1
puerta
interior
de
70
cms
estándar.
Todas
las
ventanas
son
de
cristal
simple
de
5mm
o
6
mm,
estructura
de
aluminio,
marcos
interiores
y
exteriores
de
madera.
No
se
contempla
desarrollo
de
la
asadera en si.
En
este
proyecto
se
tiene
un
gasto
de
$5.661.000
aprox.
en
materiales,
segun
sodimac
Talca,
con fecha 22/12/2022.
15. Plano de radier
16. Plano malla acma en radier
17. Plano pendiente de aguas
18. Planta de cerchas
19. Detalle de cerchas
20. Plano distribución zinc de techumbre
21. Plano distribución material de pisos
22. Plano distribución material de muros
23. Ejemplo croquis de ubicación
24. Ejemplo plano de emplazamiento
25. Plano distribución material de cielos
26. Boceto agua fría
27. Boceto agua caliente
28. Boceto desagües
29. Boceto electricidad luces
30. Boceto electricidad enchufes
PROYECTO DE ARQUITECTURA
incluye :
•
Planos de Arquitectura formato PDF y DWG
v2018, planos en autocad en una sola capa.
•
Cubicación de materiales formato Excel
•
Proyecto comprimido en formato RAR
Planos incluidos :
1. Planta de arquitectura
2. Detalle de puertas
3. Detalle de ventanas
4. Elevación frontal
5. Elevación trasera
6. Elevación izquierda
7. Elevación derecha
8. Cuadro de superficie
9. Planta de fundación
10. Corte A - a 1
11. Corte A - a 2
12. Corte B - b
13. Corte X - x
14. Detalle anclaje radier - muros
15. Plano de radier
